Здесь представлены краткие мануалы (описания) и некоторые полезные статьи по определению состояния работоспособности основных устройств терминалов и их краткие характеристики.

• Термопринтеры
• Купюроприемники
• Сенсорные экраны
• Модемы

Термопринтер Custom VKP-80 II
(Самый популярный принтер по применению в платежных терминалах).


VKP80 - представитель последнего поколения принтеров для банкоматов, торговых автоматов и информационных киосков с высокой скоростью печати и малыми габаритами.

Особенности:

• Custom VKP80 не требователен к размерам рулона и плотности бумаги
• Держатель рулона можно разместить в трех положениях
• Надежный авторезак обеспечит долговременную работу принтера без замятия бумаги
• Имеется функция втягивания и выдачи билета
• Лицевая панель оборудована световой индикацией
• Состояние принтера контролируется четырьмя видами датчиков

• Технические характеристики:

• Ширина бумаги 60/80/82.5 мм, устанавливаемая пользователем.
• Плотность бумаги 60/100 гр/м2.
• Максимальный диаметр рулона 180 мм.
• Держатель рулона может быть расположен сверху, позади или ниже принтера.
• Функции втягивания и выдачи билета.
• Датчики: окончание бумаги, black mark, наличие билетов, датчик открытия принтера.
• Термопечать 8 точек/мм, фиксированная головка. Разрешение 203 dpi
• Питание 24V DC
• Ширина бумаги 60/80/82.5 мм
• Буфер 8 Kb
• Flash память 384 K
• Скорость печати 220 мм/с
• Драйвера для Windows 95/98/NT/W2K/XP и Linux
• Интерфейс RS232 + USB
• Скорость передачи данных от 1200 bps до 115.000 bps

---

В платежных терминалах также используются:

• Citizen CBM 1000 (com, LPT)
• Citizen CT-S2000 (com+USB, LPT+USB)
• PLT-80 (CPP 8001) (киоск-принтер)
• STAR TSP-143
• Epson EU-T 422
• VKP-80
• Штрих Комбо ФР-К (фискальный регистратор)
• Прим 21-К (фискальный регистратор)

---

Инструкция по чистке VKP-80

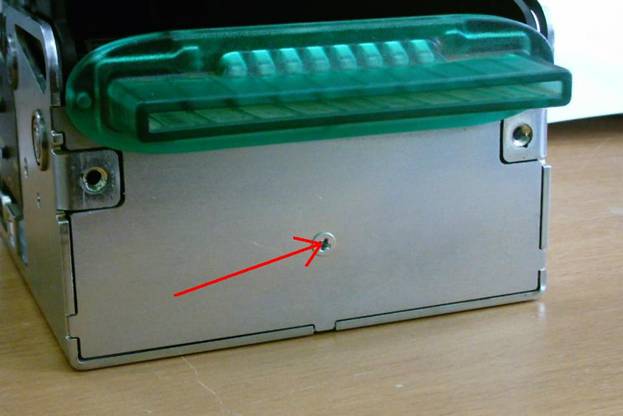

1. Снять принтер с терминала. Открутить на передней панели принтера винт как показано на рисунке 1.

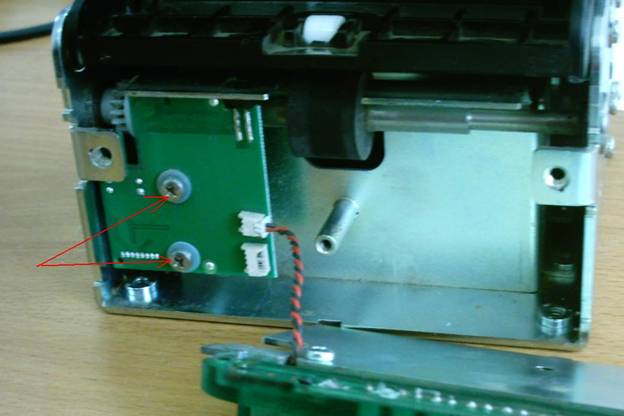

2.Снять панель (рис 2.) и вывернуть следующие два винта


3. Cнять освобожденную плату. Вы увидите оптический датчик (расположен на плате) и программную шестерню. Для корректной работы принтера эти элементы нужно содержать в идеальной чистоте. Протрите влажной салфеткой оптический датчик и шестерню, а также по-возможности удалите всю видимую пыль пылесосом или сжатым воздухом с шестерни.

---

Дополнительную информацию по принтерам вы можете найти в Полезных ссылках.
